等離子環直縫一體自動焊機

一、設備組成

     本設備采用加高型直縫焊機ZF-1500橫梁延長，左側采用懸臂式單立柱結構，主要由床身、琴鍵壓板機構、橫梁機構、可傾斜芯軸、掛鉤、焊槍提升機構、焊槍微調節機構、焊接電源、焊槍和電氣控制系統等組成。右側橫梁延長部分配置KT-5滾輪架，滾輪架驅動筒體滾動焊接環縫。

二、焊接工件

焊接工藝要求

1、工件施焊端面采用機床加工，拼縫要求規則均勻；

2、焊接時采用等離子（PLASMA）焊打底或氬弧焊加自動填絲工藝；

3、焊縫成形為單面焊雙面成形（背面需加背保護氣）；對于8mm以下采用等離子焊機一次焊接完成。大于8mm以上的焊縫需開坡口，預先等離子焊機打底焊接，然后采用氬弧焊加自動填絲蓋面或多層焊接。

4、直縫時工件固定，焊槍直線運動。

5、環縫時焊槍固定，滾輪架驅動工件旋轉。

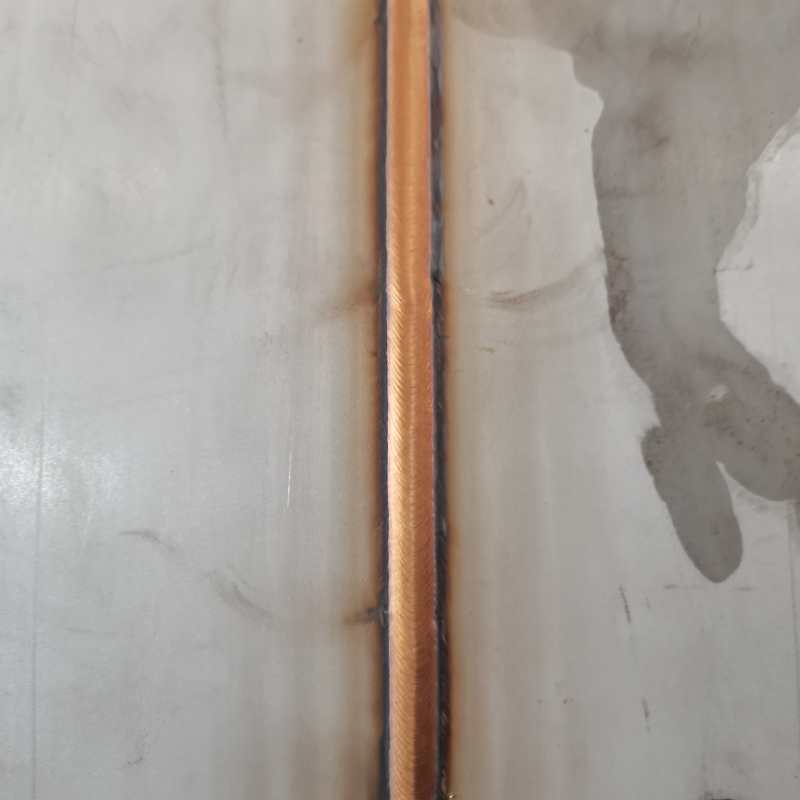

四、焊接效果圖
